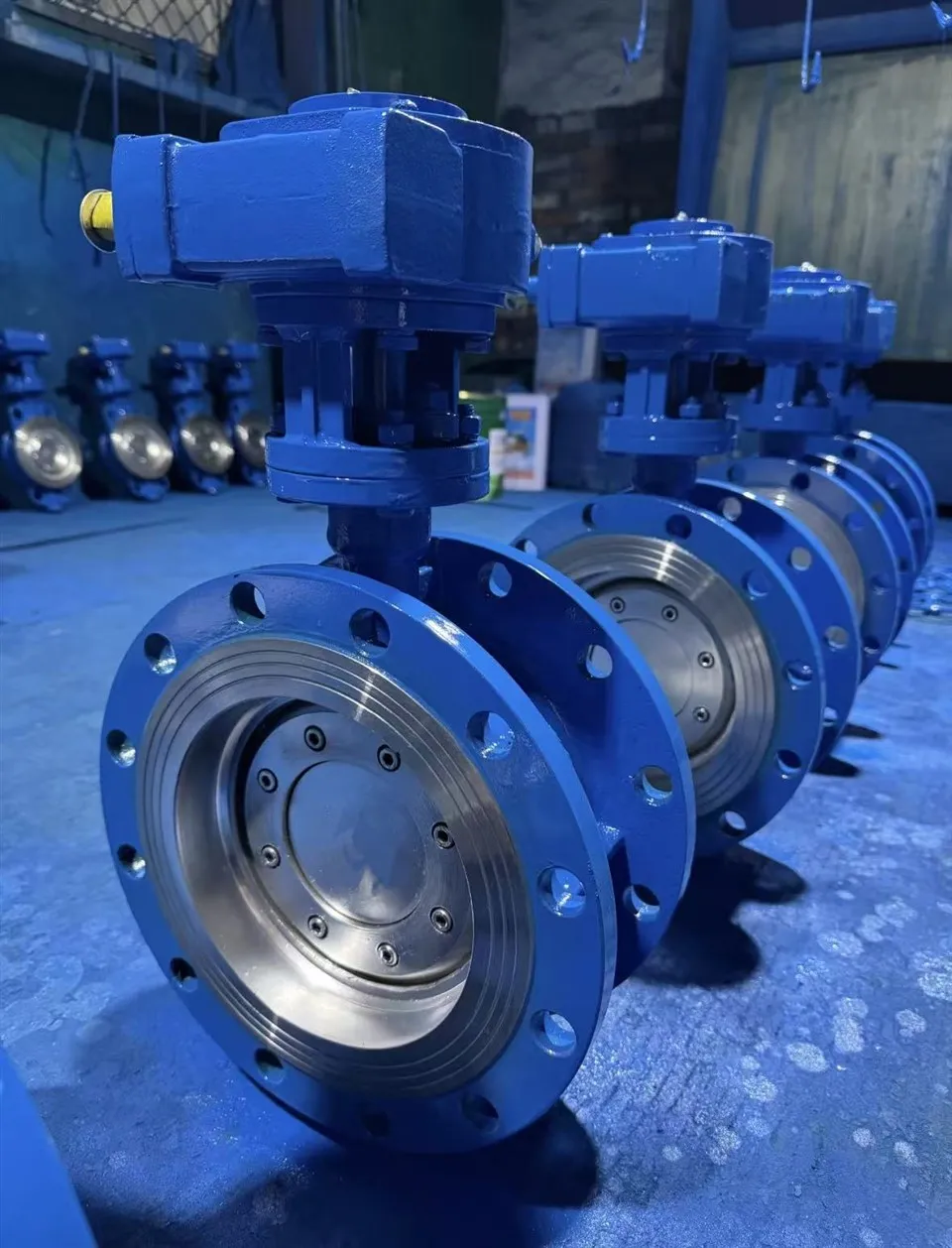

01. Descrição dos produtos
A válvula borboleta tipo U-apresenta um design inovador de canal de fluxo em forma de U-, oferecendo maior capacidade de fluxo, menor queda de pressão e desempenho de vedação superior em comparação às válvulas borboleta tradicionais. É ideal para controlar ou desligar água, gás, óleo, lamas e meios corrosivos em indústrias municipais, químicas, de geração de energia, HVAC, alimentícias e farmacêuticas.
02.Informações Básicas
| Modelo NÃO. | Válvula borboleta tipo U- | Formulário de Conexão | Flange |
|---|---|---|---|
| Pressão | Pressão Comum | Formulário de vedação | Válvula globo Glend Packings |
| Padrão | ELE | Transporte | Frete marítimo |
| Qualidade | Durável | Pacote de Transporte | Caixa de madeira compensada |
| Marca registrada | JINTAI | Especificação | Válvula borboleta de turbina tipo U- |
| Material | Ferro fundido | Estrutura | Tubular |
| Função | Lóbulo duplo Ddcv, silêncio Nrvr, lóbulo de borracha Sfcv, silêncio Nrvz, silêncio Nrvg | Direção do Fluxo | Unidirecional |
| Aplicativo | Uso Industrial, Uso Industrial de Água | Produção | Entrega pontual |
| Fornecer | Vendas Diretas da Fábrica |
03. Características estruturais do produto
Placa de válvula:
Fabricada com precisão incomparável, a placa da válvula-também conhecida como placa borboleta-possui um formato de disco distinto, habilmente forjado em aço inoxidável 304 premium. Este material excepcional oferece extraordinária resistência à corrosão e ao desgaste. Sua notável capacidade de girar em torno do eixo dentro da sede da válvula até 90 graus facilita o controle perfeito sobre as operações da válvula, tornando-a um recurso inestimável em sistemas sofisticados de gerenciamento de fluidos.
Corpo da Válvula:
Projetado com precisão em aço fundido robusto, o corpo da válvula é meticulosamente fabricado para oferecer resistência e rigidez incomparáveis, capaz de suportar pressões e temperaturas significativas. Esta escolha de material garante durabilidade excepcional, ao mesmo tempo que oferece benefícios notáveis de fundição e processamento, permitindo a criação sem esforço de estruturas complexas de corpo de válvula com excelente precisão.
Estrutura de vedação:
A estrutura de vedação da válvula borboleta é meticulosamente projetada, apresentando elementos de vedação elásticos, como borracha resiliente ou anéis de vedação metálicos robustos. Esses componentes cruciais garantem uma vedação perfeita entre a placa da válvula em aço inoxidável 304 e a sede da válvula, garantindo vazamento zero quando fechada com segurança, mantendo assim a integridade do sistema e otimizando a eficiência.
04. Principais recursos do produto
A válvula borboleta flangeada tipo U-apresenta um design inovador de canal de fluxo em forma de U-, proporcionando maior capacidade de fluxo, queda mínima de pressão e desempenho de vedação excepcional em comparação com válvulas borboleta convencionais. Perfeito para controlar ou desligar água, gás, óleo, lama e meios corrosivos em setores como municipal, químico, energia, HVAC e alimentos e farmacêuticos.
-
Vedação suave (EPDM/NBR/PTFE): garante vazamento zero, ideal para fluidos limpos/de qualidade-alimentícia.
Vedação rígida metálica (SS304/316): Suporta altas temperaturas (menores ou iguais a 400 graus) e pressões (PN16+) sem esforço.
Vários métodos de atuação - Manual, engrenagem, pneumático, elétrico (opções à prova-de explosão disponíveis).
Longa vida útil - O disco meticulosamente usinado garante 100.000 ciclos sem desgaste!
Fácil instalação - Extremidades flangeadas (padrões GB/ANSI/DIN), necessidade mínima de manutenção.
05. Especificações do produto
| Tamanho nominal | Tipo Operado | Pressão | Temperatura | Material de vedação | Material do disco | Material do corpo | Médio | Aplicativo | Padrão de conexão |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
Atuador Pneumático | PN2 | -15-85 graus | PTFE | WCB | Ferro Dúctil | Ácido Forte | Água | PN10/PN16 |
| Atuador Elétrico | PN1.0 | -15-150 graus | EPDM | SS304 | Forragem Alcalina Forte | Gás | ANSI150 | ||
| Alavanca manual | PN1.6 | SS316 | Forragem | DIN16 | |||||
| Engrenagem sem-fim | Placa de polimento | JIS10K/16K |
| Tamanho | CLASSE 150 | JIS 10K | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
