01. Descrições do produto

7aeedb0ea1897a4069e4f7afbb37da94

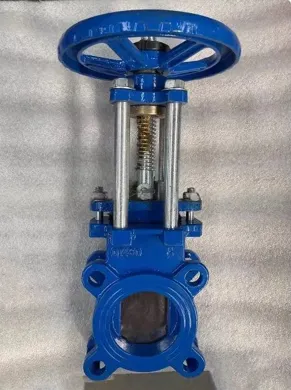

A válvula guilhotina manual é um tipo de válvula que interrompe o fluxo do meio acionando a placa guilhotina em um movimento linear por meio de um volante. Sua principal característica é a placa de comporta em formato de lâmina-, projetada especificamente para lidar com fluidos de alta-viscosidade, carregados de partículas-ou pastosos.
A rotação do volante levanta ou abaixa a haste, fazendo com que a comporta se mova perpendicularmente à direção do fluxo, abrindo ou fechando totalmente a tubulação. Seu design exclusivo-de ponta o torna particularmente adequado para o manuseio de fluidos contendo materiais fibrosos, sedimentos e outras impurezas. É amplamente utilizado em indústrias como mineração, tratamento de águas residuais e fabricação de papel.

02.Especificações

Válvula de guilhotina, corpo de 1 peça, haste não ascendente
Aula	PN10/16
Tamanho	DN50-DN600
Operador	Roda, tampa, eixo livre do flange superior, caixa de engrenagens
Material das peças principais	Corpo: Ferro dúctil; Capô: Ferro dúctil; Haste: Aço inoxidável ANSI420; Porca da haste: Latão Cunha: Aço inoxidável AISI304/316; Porca de cunha: Latão; Anel da sede do corpo: Borracha EPDM/NBR Volante: Ferro fundido.

03.Estrutura e Princípio de Funcionamento

Os componentes principais da válvula guilhotina manual são a placa guilhotina e o corpo da válvula, com o seguinte princípio de funcionamento:

Projeto da placa do portão:

A parte inferior da placa de comporta é usinada em um fio de faca afiado, capaz de cortar fibras e raspar aderências da superfície de vedação para evitar que impurezas no meio obstruam a válvula.

Método de condução:

Girar o volante no sentido horário ou anti-horário faz com que a haste da válvula suba ou desça.

Aberto: Girar o volante no sentido horário levanta a haste da válvula, levantando a placa da comporta até o topo do corpo da válvula para abrir totalmente a passagem.
Fechamento: Girar o volante no sentido anti-horário abaixa a placa do portão. A lâmina corta o meio e o anel de vedação comprime para conseguir a vedação.

Tipo de haste:

Haste ascendente: A porca da haste está localizada fora do corpo da válvula. O movimento da haste é visível, facilitando a avaliação do estado da válvula e a lubrificação.
Haste não{0}}ascendente: a porca da haste está integrada na placa do portão. Girar o volante gira a haste, levantando a placa da comporta. O movimento da haste não é visível externamente.

04.Design de Produto

product-596-443

05.Características do produto

01/

A superfície de vedação da placa do portão do tipo elevador remove substâncias aderentes e limpa automaticamente os detritos.

02/

Placas de portão de aço inoxidável evitam vazamentos de vedação causados pela corrosão.

03/

Todas as{0}}superfícies de vedação metálicas endurecidas garantem resistência ao desgaste e atendem aos requisitos de vedação.

04/

A superfície de vedação do corpo da válvula não possui ranhuras, evitando o acúmulo de resíduos e garantindo um funcionamento suave.

05/

O comprimento compacto da estrutura economiza material, reduz o espaço de instalação e suporta efetivamente a resistência da tubulação.

06/

Blocos de guia no corpo da válvula garantem o movimento adequado da comporta, enquanto quatro blocos de compressão garantem uma vedação eficaz.

06. Aplicação do produto

Indústrias de mineração, lavagem de carvão e siderurgia-para tubulações de lavagem de carvão, tubulações de polpa de filtro, tubulações de descarga de cinzas, etc.;
Equipamento de purificação-para águas residuais, lama, contaminantes e água clarificada contendo sólidos suspensos;
Indústria de papel e celulose-para misturas de celulose e pasta de qualquer concentração;
Remoção de cinzas de usina-para lama de cinzas.
