Descrição do produto

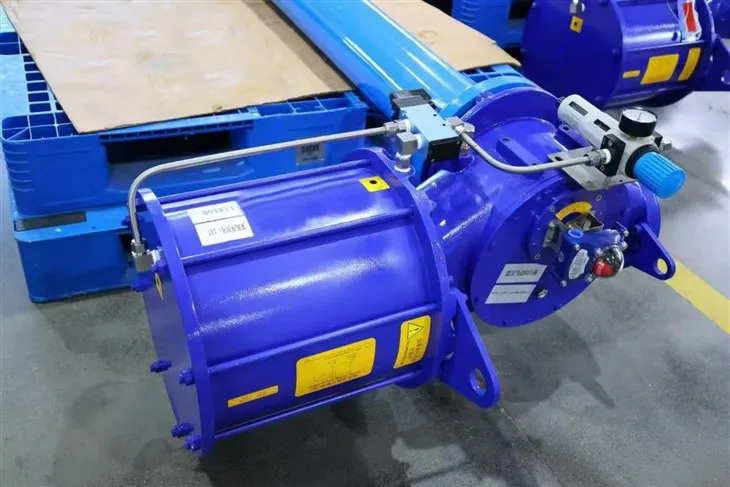

O que é uma válvula borboleta pneumática de ferro dúctil?
As válvulas borboleta pneumáticas de ferro dúctil são válvulas borboleta pneumáticas com corpos de válvula de ferro dúctil, pertencentes a uma subcategoria de válvulas borboleta pneumáticas. Elas combinam as vantagens do controle automatizado encontrado em válvulas borboleta pneumáticas com a alta resistência e resistência ao impacto do ferro dúctil, tornando-as válvulas liga/desliga/reguladoras altamente econômicas para tubulações de fluidos industriais. Eles são amplamente aplicáveis a meios comuns, como água, esgoto, ar e óleo.
Composição estrutural
Vantagem competitiva
Corpo da válvula
Feito de ferro dúctil, oferecendo alta resistência, boa tenacidade e forte resistência à corrosão. Pode suportar alta pressão e se adaptar a vários ambientes de trabalho, proporcionando suporte estável e espaço de vedação para toda a válvula.
01
Prato Borboleta
Geralmente feito de ferro dúctil ou outros materiais adequados, tem formato-de disco e é instalado ao longo do diâmetro do tubo. Ele gira em torno do eixo da haste da válvula para controlar a abertura e o fechamento da válvula.
02
Haste da válvula
Geralmente fabricado em aço carbono ou aço inoxidável, conecta a placa borboleta e o atuador pneumático, transmitindo torque e garantindo a rotação precisa da placa borboleta.
03
Selos
O material de vedação da sede da válvula geralmente é de borracha, como EPDM ou NBR. Utilizando a elasticidade da borracha, consegue uma boa vedação, proporcionando vedação bidirecional e evitando vazamentos de mídia.
04
Atuador Pneumático
Conectado mecanicamente ao corpo da válvula borboleta, ele recebe sinais de pressão de ar para acionar a rotação da placa borboleta. Ele permite controle remoto e operação automatizada e está disponível nos tipos de ação dupla-e de ação-simples (retorno por mola).
05
Principais recursos
Vantagens exclusivas do material de ferro dúctil
Alta resistência e resistência ao impacto
Ele pode suportar o impacto de fluidos de tubulação e vibrações do ambiente de instalação externo. Não se deforma ou racha facilmente, o que o torna adequado para aplicações complexas, como abastecimento e drenagem urbana de água e tratamento de esgoto.
Alta relação custo-eficácia
O desempenho é próximo ao dos corpos de válvula em aço fundido, enquanto o custo é muito inferior ao do aço fundido e do aço inoxidável. É especialmente adequado para válvulas-de grande diâmetro acima de DN300, reduzindo significativamente os custos de aquisição do projeto.
Boa resistência à corrosão
Após o revestimento/revestimento de borracha, o corpo da válvula pode resistir à corrosão causada por água, esgoto, ácidos fracos e álcalis, etc., eliminando a necessidade de substituições frequentes.
Bom desempenho de fundição
Ele pode ser moldado em corpos de válvulas estruturados- complexos e de grande-diâmetro para atender às necessidades de diferentes métodos de conexão (wafer, flange).
Vantagens gerais da válvula borboleta pneumática
Abertura e fechamento rápido
A comutação pode ser concluída com uma rotação de 90 graus, resultando em um tempo de resposta curto, adequado para tubulações que exigem comutação rápida entre ligar/desligar.
Baixa resistência ao fluxo
Após a abertura, o disco fica paralelo à direção do fluxo médio, resultando em baixa perda de pressão e boa economia de energia.
Instalação e manutenção convenientes
Tamanho pequeno e peso leve, exigindo espaço mínimo de instalação; a desmontagem não requer remoção completa, apenas a substituição de vedações ou atuadores.
Especificações técnicas
- Tipo Geral, Modelo D641X/D671X - 10Q/16Q
| Categoria de parâmetro | Parâmetros Específicos | Observações |
| Diâmetro Nominal (DN) | DN50-DN1200 | Especificações principais cobertas, diâmetros maiores podem ser personalizados |
| Pressão Nominal (PN) | 0,6/1,0/1,6/2,5 MPa | Adequado para condições de pressão industrial convencionais |
| Material do corpo da válvula | Ferro dúctil (QT450-10) | Alta resistência, boa tenacidade, resistência ao impacto e à corrosão |
| Material da placa borboleta | Ferro Dúctil / Aço Inoxidável 304/316 | Selecionado de acordo com a corrosividade do meio |
| Material de vedação | EPDM/NBR/PTFE | EPDM adequado para água/vapor, NBR adequado para óleos, PTFE adequado para ácidos e álcalis |
| Método de conexão | Tipo wafer, tipo flange | Tipo wafer para instalação compacta, tipo flange para alta pressão |
| Atuador Pneumático | Dupla-ação/Única-ação (retorno de primavera) | A ação-dupla requer ar para abrir e fechar, a ação-única é redefinida automaticamente em caso de falha |
| Pressão da fonte de ar | Dupla-ação: 0,4–0,6 MPa; Simples-ação: 0,5–0,7 MPa | Requer um filtro estabilizador de-pressão{1}}de três unidades. |
| Temperatura aplicável | EPDM: -20 graus -120 graus; PTFE: -40 graus -180 graus | dependendo do material de vedação |
| Método de controle | Ligado/Desligado (duas-posições) / Regulado (posicionador 4-20mA) | O tipo regulado é usado para controle de fluxo proporcional. |
| Horário de abertura/fechamento | Menor ou igual a 3-5s (DN menor ou igual a 300) | O tempo pode ser um pouco maior para diâmetros maiores. |
| Classe de Vazamento | Vedação suave até ANSI B16.104 Classe VI | Vedação-bidirecional, design com-vazamento zero. |
Classificações comuns
Por tipo de vedação
Válvula borboleta pneumática-de vedação macia em ferro dúctil
O elemento de vedação é de borracha ou PTFE, proporcionando excelente desempenho de vedação (vazamento até zero), resistência à temperatura menor ou igual a 120 graus, resistência à pressão menor ou igual a PN16, adequado para meios limpos, como água limpa, esgoto e ar.
Válvula borboleta pneumática-de vedação rígida em ferro dúctil
A superfície de vedação é uma liga metálica, com resistência à temperatura de até 400 graus e resistência à pressão de até PN40, adequada para vapor de alta-temperatura e meios contendo uma pequena quantidade de partículas, mas a precisão da vedação é ligeiramente inferior à da vedação macia.
Por método de conexão
Válvula borboleta pneumática de ferro dúctil tipo jaqueta
A válvula é colocada entre dois flanges de tubulação, oferecendo instalação simples e baixo custo, tornando-a o tipo mais comumente usado, adequado para diâmetros DN50~DN2000.
Válvula borboleta pneumática de ferro dúctil tipo flangeada
O corpo da válvula possui seu próprio flange, aparafusado ao flange da tubulação, proporcionando melhor desempenho de vedação, adequado para aplicações de alta-pressão e grande{1}}diâmetro (DN1000 e superior).
Cenários típicos de aplicação
Engenharia Municipal
As principais válvulas neste cenário são utilizadas para abastecimento de água urbana, tubulações de entrada/saída de estações de tratamento de águas residuais e tubulações de drenagem de águas pluviais.
AVAC
As tubulações de circulação de água de resfriamento e água quente dos sistemas centrais de ar condicionado de edifícios são usadas para regulação de fluxo e controle liga/desliga do sistema.
Água Circulante Industrial
As tubulações de água circulante e de resfriamento em indústrias como siderúrgica, química e fabricação de papel são projetadas para resistir ao impacto de fluidos e pequenas impurezas.
Irrigação Agrícola
O principal controle de pipeline para sistemas de irrigação de terras agrícolas em grande-escala é adaptado para ambientes externos úmidos e propensos a vibrações-.
