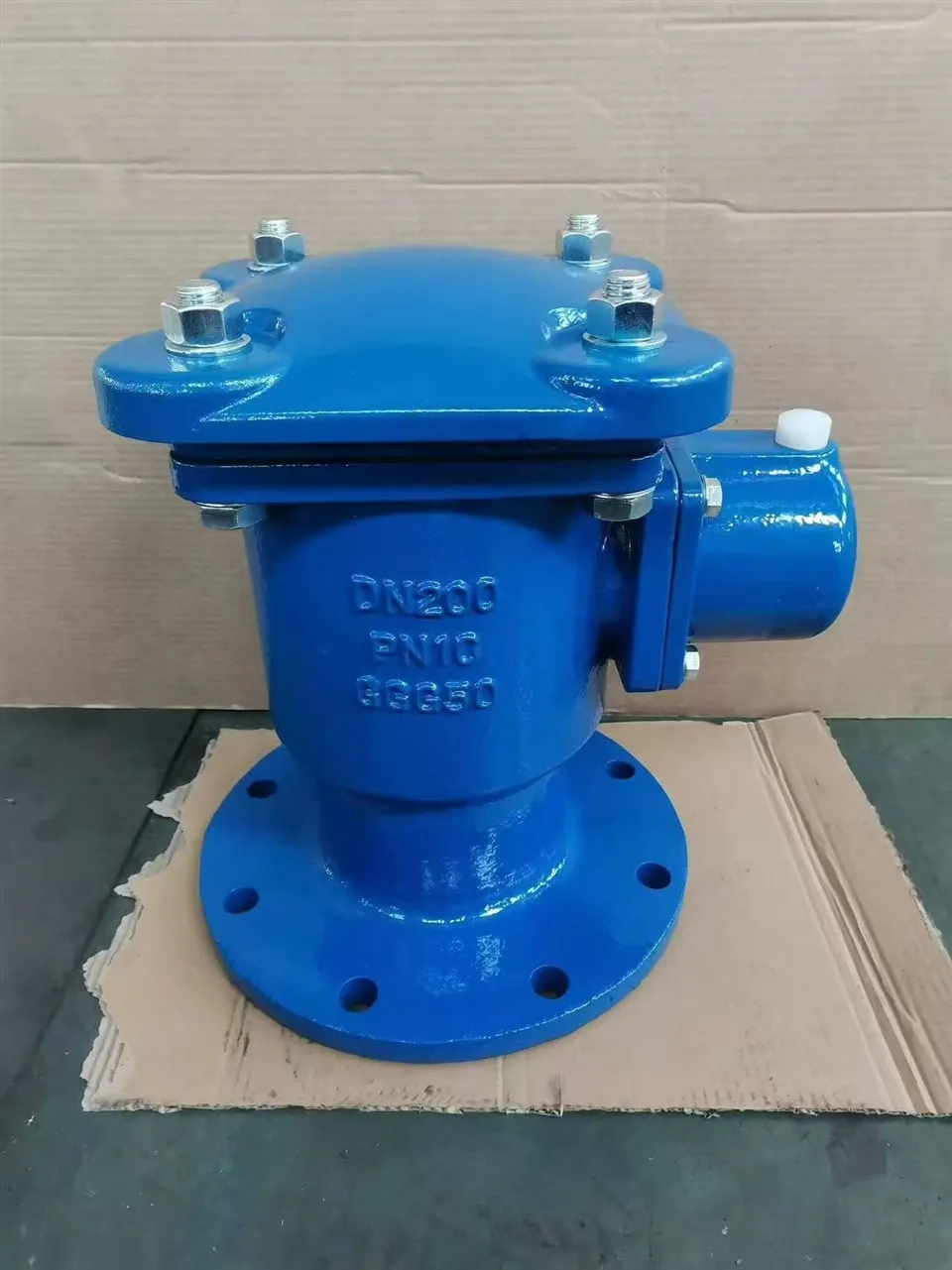

A válvula de ar de duplo orifício é uma solução líder na área de tecnologia de controle de ar. Projetada para evitar a formação de vácuo nas tubulações, esta válvula ajuda a manter taxas de fluxo estáveis e garante a operação eficiente do sistema.
01. Descrição dos produtos
A válvula de ar de duplo orifício foi projetada para evitar a formação de vácuo nas tubulações. Esta válvula ajuda a manter o fluxo estável e permite que o sistema opere com eficiência.
A válvula de ar de duplo orifício apresenta duas portas independentes-uma para entrada de ar e outra para exaustão. Este design permite um controle de pressão ideal, garantindo um desempenho confiável mesmo nas aplicações mais exigentes.
02.Características do produto
Um design de flutuação inteligente evita que o ar que sai do sistema feche prematuramente a válvula
Grande capacidade de fluxo de ar
Todas as peças de ferro em contato com a água são revestidas com epóxi de fusão aprovado para água potável
As vedações resilientes são feitas de borracha EPDM e a sede é ABS, todas aprovadas para água potável
Todas as outras peças internas são de aço inoxidável AISI 316 altamente resistente à corrosão ou ABS
Nenhuma peça móvel toca o revestimento interno
03.material das peças principais
| Não | Papel | Material | Padrão | |||
| Nós | Bobagem | DE | EM | |||
| 1 | Corpo | Ferro dúctil | - | Bobagem2789 500-7 | DIN1693GG50 | EN1563 GJS500 |
| 2 | Guia flutuante | ABS | - | - | - | - |
| 3 | Flutuador | ABS | - | - | - | - |
| 4 | Bujão de drenagem | Aço inoxidável | - | BS970 304S 15 | - | - |
| 5 | Apoiar | ABS | - | - | - | - |
| 6 | Anel de assento | EPDM | - | BS2494 | - | EN681.1 |
| 7 | Suporte de assento | ABS | - | - | - | - |
| 8 | Cobrir | Ferro dúctil | - | Bobagem2789 500-7 | DIN1693GG50 | EN1563 GJS500 |
| 9 | Arruela | Aço-zincado | - | BS4190 | - | - |
| 10 | Noz | Aço-zincado | - | BS4190 | - | - |
| 11 | Capuz | Ferro dúctil | - | Bobagem2789 500-7 | DIN1693GG50 | EN1563 GJS500 |
| 12 | Arruela | Aço-zincado | - | BS4190 | - | - |
| 13 | Noz | Aço-zincado | - | BS4190 | - | - |
| 14 | Parafuso | Aço-zincado | - | BS4190 | - | - |
| 15 | O-anel | EPDM | - | BS2494 | - | EN681.1 |
| 16 | Corpo lateral | Ferro dúctil | - | Bobagem2789 500-7 | DIN1693GG50 | EN1563 GJS500 |
| 17 | Boné | Nylon | - | - | - | - |
| 18 | Junta | EPDM | - | BS2494 | - | EN681.1 |
| 19 | Suporte | Nylon | - | - | - | - |
| 20 | Parafuso | Aço inoxidável | - | BS970 304S 15 | - | - |
| 21 | Assento | - | - | BS2494 | - | EN681.1 |
| 22 | Pino da dobradiça | Aço inoxidável | - | BS970 304S 15 | - | - |
| 23 | Flutuação lateral | ABS | - | - | - | - |
| 24 | Garanhão | Aço-zincado | - | BS4190 | - | - |
04. Dimensões do Produto
| D | H | as dimensões do flange estão em conformidade com DIN2501 | ||||||||||
| D | D | C | C | g | g | f | t | t | n-d | n-d | ||
| 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | |||
| 50 | 400 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| 65 | 400 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 448 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 448 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 650 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 710 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 930 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 930 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
05.Efeitos do produto
A válvula de ar de duplo orifício apresenta duas portas de exaustão, uma grande e outra pequena, com a porta grande tendo um diâmetro essencialmente idêntico ao tamanho padrão do tubo.
Ao oferecer capacidade máxima e construção leve, a válvula de ar de duplo orifício acomoda todas as aplicações e parâmetros de instalação, independentemente do material da tubulação. Apresentando peças móveis mínimas, garante longevidade confiável da válvula.
Adequado para liberar/admitir grandes volumes de ar durante operações de enchimento/drenagem e ventilar o ar preso sob pressão de trabalho.
06. Aplicações do produto
Sistema de encanamento
Instalado no ponto mais alto da tubulação, em curvas ou em coletores de ar, esta é a aplicação mais comum em tais sistemas. Em sistemas-de abastecimento de água de edifícios altos, evita pressão insuficiente da água ou fluxo deficiente causado por bloqueios de ar.
Sistemas de aquecimento e ar condicionado
Usado para remover o ar de tubos de aquecimento ou sistemas de água de ar condicionado, evitando problemas como radiadores que não aquecem e ruído excessivo na tubulação.
Sistema de proteção contra incêndio
Em sistemas de sprinklers automáticos, as válvulas de ar de porta dupla-aceleram o processo de enchimento de água e ventilação de ar do sistema, garantindo uma rápida descarga de água para supressão de incêndio durante os estágios iniciais de um incêndio.
Tubulação Industrial
Em ambientes especializados, como processamento químico e aplicações marítimas, válvulas de ar de-porta dupla feitas de materiais resistentes à corrosão-(como aço inoxidável) são selecionadas para ventilação de gases perigosos ou para lidar com condições de alta-temperatura e alta-pressão.
