I. Definição e cenários aplicáveis
Explicação do modelo:

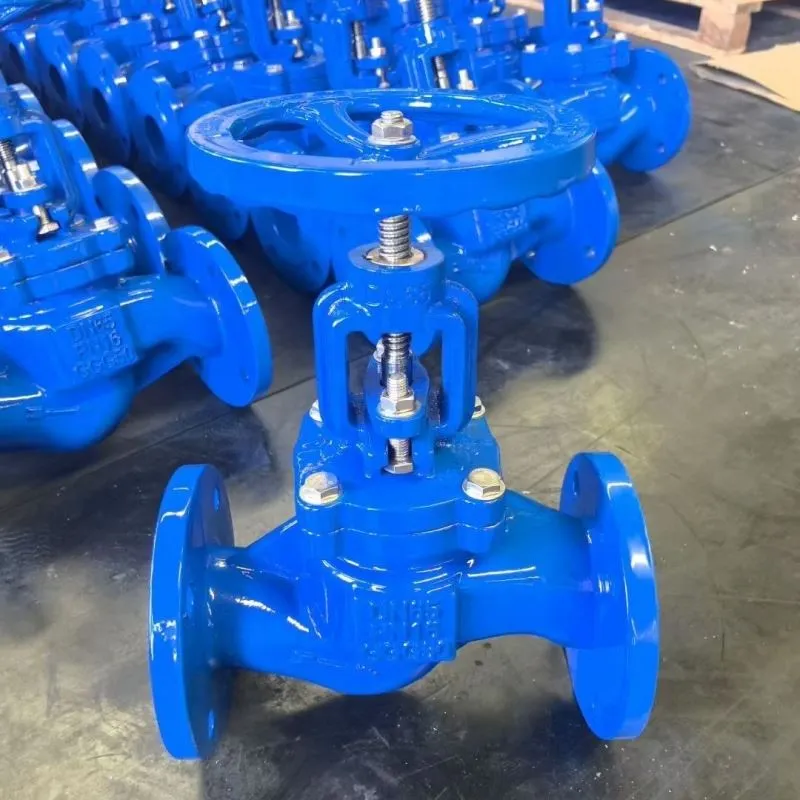

Em conformidade com os padrões industriais alemães, F é o código de série estrutural (correspondente a um padrão específico de espaçamento de face), Di indica que o material do corpo da válvula é ferro dúctil, a extremidade do flange é o método de conexão e a vedação metálica é o método de vedação do núcleo para válvulas gaveta, usado principalmente para conectar e desconectar fluidos de tubulações.
Mídia aplicável:
Adequado para fluidos comuns, como água, óleo e gás. Algumas especificações podem ser usadas para água potável, esgoto e condições levemente corrosivas, adaptando-se às necessidades de transporte de fluidos de vários setores.
Cenários aplicáveis:
Amplamente utilizado no abastecimento e drenagem municipal de água, tratamento de esgoto, petroquímica, energia, metalurgia, construção naval e outros campos, acomodando condições de trabalho convencionais e requisitos de instalação{0}}com espaço limitado.
II. Padrões de Execução
Principais padrões de design
Projetado e fabricado de acordo com os padrões industriais alemães e os padrões europeus relevantes, garantindo versatilidade e conformidade do produto.
Padrões de Dimensões Estruturais
O espaçamento de superfície está em conformidade com os padrões europeus relevantes (correspondendo aos padrões de espaçamento de superfície industrial alemão). As dimensões e a perfuração do flange seguem os padrões europeus relevantes, adequados para classificações de pressão comuns.
Padrões de teste
A inspeção e os testes são concluídos de acordo com os padrões europeus relevantes. Os testes hidrostáticos referem-se aos padrões internacionais relevantes. A pressão de teste do casco e a pressão de teste de vedação são claramente definidas para garantir o desempenho da vedação e do{2}}mancal de pressão.
III. Especificações principais
Classificação de pressão
Adequado para condições comuns de pressão baixa-a{1}}média. Algumas especificações podem acomodar classificações de pressão mais altas para atender aos requisitos de pressão em vários cenários.
Faixa de diâmetro
Abrange diâmetros de tubos comuns. Alguns fabricantes podem expandir para diâmetros maiores para acomodar diferentes escalas de transporte de dutos.
Faixa de temperatura
A temperatura operacional varia ligeiramente dependendo do material de vedação. Adequado para temperaturas operacionais comuns. Diferentes materiais de vedação correspondem a diferentes faixas de temperatura adequadas.
Método de operação
Principalmente manual (acionado por volante), mas pode ser expandido para elétrico, pneumático, acionado por engrenagem, etc., para se adaptar a diferentes requisitos operacionais.
4. Configuração de materiais
Material do corpo principal
O corpo e a tampa da válvula são feitos de ferro dúctil, com algumas opções de ferro fundido, combinando resistência ao impacto e tenacidade para se adequar a diversas condições de meio.
01
Componentes de vedação
A superfície de vedação metálica utiliza ferro fundido ou ferro dúctil emparelhado com anéis de vedação de latão, com algumas opções usando vedações elásticas EPDM ou NBR, equilibrando a resistência ao desgaste das vedações metálicas com o desempenho de vedação das vedações elásticas.
02
Componentes de transmissão
A haste da válvula é feita de aço inoxidável com roscas laminadas para resistência ao desgaste e à corrosão; a porca da haste da válvula e a sede de vedação são feitas principalmente de latão para garantir uma transmissão suave.
03
Selos Auxiliares
As gaxetas da gaxeta e da tampa são de grafite ou EPDM; Os-rings podem ser substituídos conforme necessário, com algumas especificações que suportam a substituição de pressão para maior conveniência de manutenção.
04
Tratamento de superfície
O corpo e o exterior da válvula são revestidos com resina epóxi fundida, com uma espessura de revestimento que atende aos padrões, evitando efetivamente a ferrugem e sendo adequado para ambientes de instalação agressivos, como locais úmidos e subterrâneos.
05
V. Vantagens Estruturais e de Desempenho
Desempenho de vedação
Emprega uma combinação de uma vedação metálica rígida e uma vedação auxiliar elástica. O design-da comporta em forma de cunha utiliza deformação elástica para obter uma vedação precisa, resolvendo efetivamente os problemas de vazamento e corrosão das válvulas gaveta convencionais, resultando em alta confiabilidade de vedação.
Projeto Estrutural
Principalmente uma estrutura de haste oculta, economizando espaço de instalação e adaptando-se a-cenários com espaço limitado; a conexão aparafusada da tampa da válvula resulta em uma estrutura compacta, alta rigidez, caminho de fluxo suave e baixo coeficiente de resistência ao fluxo.
Desempenho Operacional
O portão possui estrutura guia, resultando em baixo torque de abertura e fechamento e fácil operação; diâmetros médios e grandes podem ser equipados com rolamentos para melhorar ainda mais a abertura e o fechamento suaves.
Durabilidade
Os materiais dos componentes principais são altamente compatíveis, com proteção de revestimento adequada,-resistentes ao desgaste e à corrosão-, garantindo uma operação estável-de longo prazo e reduzindo a frequência de manutenção.
VI. Pontos de Instalação e Manutenção
Requisitos de instalação
As conexões flangeadas devem ser combinadas com juntas da classificação PN correspondente. Certifique-se de que o corpo da válvula esteja horizontal ou vertical durante a instalação para evitar tensões irregulares que afetem a vedação.
Manutenção de rotina:
Verifique regularmente se há vazamentos na vedação da haste da válvula e na vedação do flange e substitua imediatamente as gaxetas e os anéis de vedação envelhecidos. Lubrifique regularmente as peças de acionamento da haste da válvula para garantir abertura e fechamento suaves.
Notas de inspeção:
Ao desmontar e inspecionar, use peças originais, garantindo especialmente que os componentes de vedação atendam às especificações para evitar falhas de vedação devido a peças incompatíveis.
