01. Descrições do produto

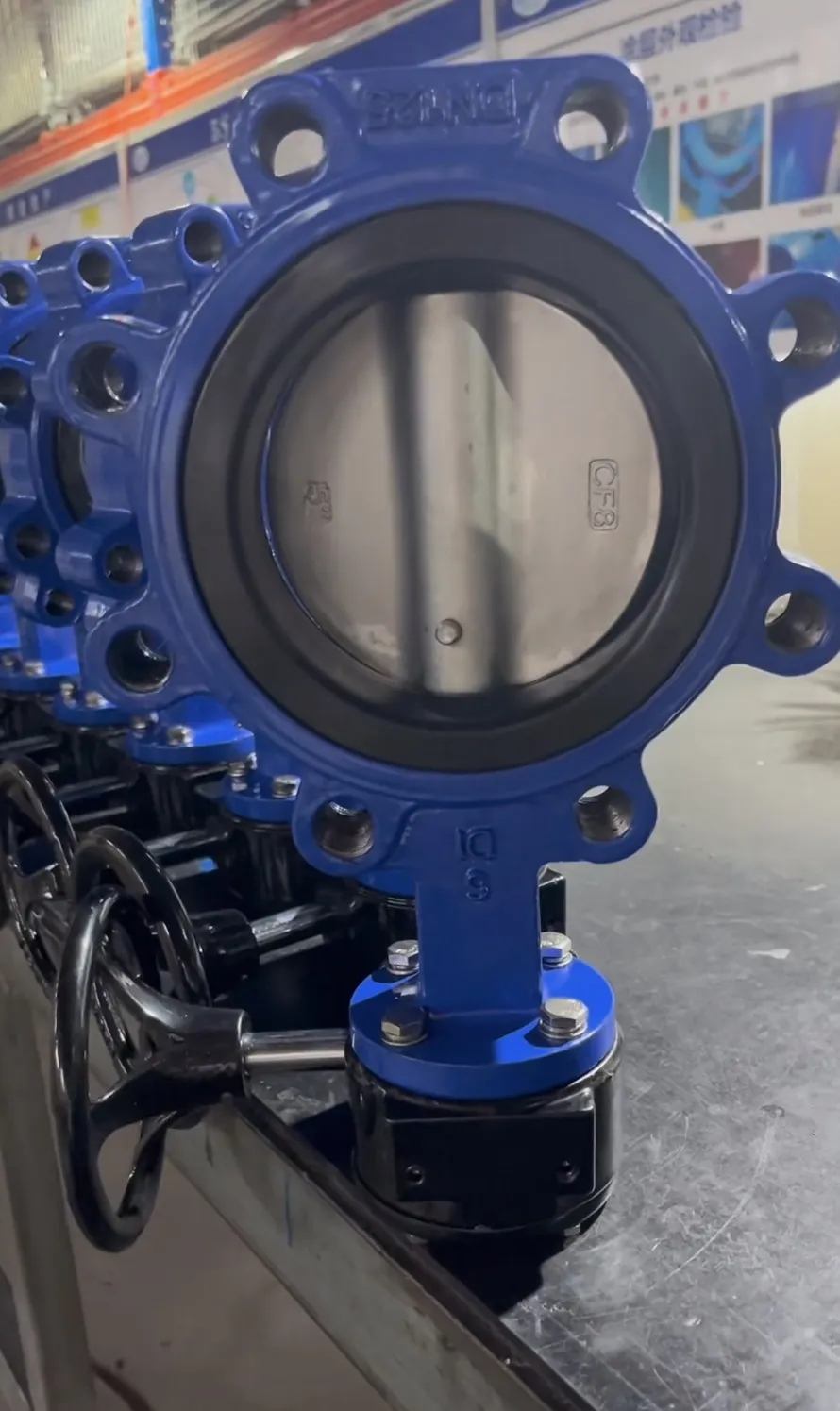

As válvulas borboleta do tipo{0}}orelha são uma variante das válvulas borboleta com um design de corpo com estruturas de saliências, usadas principalmente para regular e controlar o fluxo de fluidos. Normalmente compostas por componentes como corpo da válvula, disco, anel de vedação e atuador, essas válvulas operam girando o disco para alterar a abertura da passagem do fluxo, ajustando assim a taxa e a pressão do fluxo do fluido.

Devido à sua estrutura compacta, peso leve e requisitos mínimos de espaço, as válvulas borboleta tipo lug são adequadas para diversas aplicações que exigem regulação e fechamento de fluxo de fluido, especialmente em sistemas com demandas rigorosas de controle de fluxo.

ac3148099af41e96f5b47074af76e518

02. Parâmetros Básicos

Padrão	EN593/ISO 5752/BS5155/AWWA C504 A perfuração do flange está de acordo com DIN 2501, BS4504, ANSI B16.1
Pressão de trabalho	10bar/16bar/25bar
Pressão de teste
Concha	15bar/24bar/37,5bar
Selo	11bar/17,6bar/27,5bar
Material
Corpo	DI/CI /Aço Carbono/Aço Inoxidável
Disco	DI/aço inoxidável 304/316,AL-Bronze
Haste	Aço inoxidável410/416/420
Assento	EPDM/NBR
Revestimento	Interno e externo com revestimento epóxi ligado por fusão min250μm

TAMANHO	A	B	C	D	d0	L	ISO5211	K	E	4-d	D0	N-M	HXH	&	Peso (kg)
2''	161	80	42	52.7	12.6	32	F07	90	70	4-9	125	4-M16	11×11	90	3.8
2.5''	175	89	45.8	64.4	12.6	32	F07	90	70	4-9	145	4-M16	11×11	90	4.2
3''	181	95	45.8	74.7	12.6	32	F07	90	70	4-9	160	8-M16	11×11	45	4.7
4''	200	114	52	104	15.77	32	F07	90	70	4-9	180	8-M16	11×11	45	9.0
5''	213	127	55	123.3	18.92	32	F07	90	70	4-9	210	8-M16	14×14	45	10.9
6''	226	139	55.8	155.6	18.92	32	F07	90	70	4-9	240	8-M20	14×14	45	14.2
8''	260	175	61.6	202.5	22.1	45	F10	125	102	4-12	295	12-M20	17×17	30	18.2
10''	292	203	67.2	250.5	28.45	45	F10	125	102	4-12	355	12-M24	22×22	30	26.8
12''	337	242	76.9	301.5	31.6	45	F10	140	102	4-12	410	12-M24	22×22	30	40
14''	368	267	76.9	333.3	31.6	45	F10	140	102	4-12	470	16-M24	22×22	22.5	56
16''	400	309	86.5	389.6	33.15	52	F14	197	140	4-18	525	16-M27	27×27	22.5	96
18''	422	328	105.6	440.5	38	52	F14	197	140	4-18	585	20-M27	27×27	18	122
20''	480	361	131.8	491.6	41.15	65	F14	197	140	4-18	650	20-M30	36×36	18	202
24''	562	459	151.36	592.5	50.65	70	F14	276	165	4-20	770	20-M33	36×36	18	270

03. Princípio de funcionamento

As válvulas borboleta do tipo Lug-compartilham o mesmo princípio de operação dos modelos convencionais - regulando o fluxo do fluido através da rotação do disco da válvula. O processo de trabalho é brevemente descrito abaixo:

Rotação do disco:

O disco da válvula serve como componente central de uma válvula borboleta. Normalmente fabricado em metal ou plástico, é conectado ao atuador através da haste da válvula. Atuadores de vários tipos-incluindo variantes manuais, pneumáticas e elétricas-acionam a rotação do disco girando a haste da válvula.

Regulação de fluxo:

A rotação do disco altera a abertura do canal de fluxo interno da válvula. O disco pode ser girado em vários ângulos para regular a taxa de fluxo com base na demanda-totalmente fechado para bloquear totalmente o fluido ou aberto para permitir volumes de fluxo maiores.

Desempenho de vedação:

As válvulas borboleta do tipo Lug conseguem vedação por meio de um anel de vedação montado entre o corpo da válvula e o disco. O desempenho de vedação da válvula é determinado pelo material e design estrutural do anel de vedação, sendo borracha, politetrafluoroetileno (PTFE) e metal as opções mais comumente usadas.

Projeto do talão:

As válvulas borboleta do tipo-lug se distinguem por suas estruturas-lug integradas ao corpo. Essas alças aumentam a resistência do corpo, garantem a rotação constante do disco e protegem o corpo da válvula do impacto excessivo do fluxo de fluido.

04. Componentes primários

Corpo da válvula:

O corpo da válvula é o principal componente de uma válvula borboleta, normalmente feito de materiais como ferro fundido, aço inoxidável ou liga de aço. O corpo de uma válvula borboleta tipo{1}}auricular apresenta uma estrutura externa projetada para aumentar a resistência e proteger outros componentes.

Disco:

O disco é o componente principal que controla o fluxo de fluido. É tipicamente de formato circular ou elíptico e pode ser feito de ferro fundido, cobre, aço inoxidável ou materiais semelhantes. O disco entra em contato com a passagem de fluxo interna do corpo da válvula e controla a taxa de fluxo através da rotação.

Haste da válvula:

A haste da válvula liga o disco ao atuador. Sua rotação faz com que o disco se mova, controlando a abertura e o fechamento da válvula, e geralmente é feito de metais-resistentes à corrosão.

Anel de vedação:

Este componente veda a folga entre o disco e o corpo para impedir o vazamento de fluido. Seu material-borracha, PTFE ou metal-é escolhido com base no ambiente operacional.

Atuador:

O atuador pode ser acionado manualmente, eletricamente, pneumaticamente ou hidraulicamente. Ele aciona o disco da válvula através da haste para regular o fluxo do fluido. A atuação manual é adequada para válvulas menores, enquanto a atuação elétrica e pneumática são preferidas para aplicações de controle remoto ou automatizado.

Estrutura do talão:

A estrutura do corpo da válvula aumenta a resistência estrutural, permitindo resistir melhor à pressão do fluido e apoiar a montagem estável do disco e da haste.

05. Vantagens do produto

Estrutura compacta, leve:

As válvulas borboleta-do tipo lug apresentam um design mais compacto do que outros tipos de válvula, economizando espaço de instalação, reduzindo peso e simplificando a instalação e a manutenção.

Regulação precisa do fluxo:

Ao girar o disco da válvula, a válvula borboleta do tipo-lug permite o ajuste preciso do fluxo de fluido, tornando-a amplamente utilizada em sistemas que exigem controle de fluxo.

Excelente desempenho de vedação:

O design otimizado da interface do disco{0}}do anel de vedação confere à válvula borboleta tipo-lug um excelente desempenho de vedação, evitando vazamento de fluido.

Fácil instalação:

A estrutura simples da válvula não requer acessórios ou ferramentas complexas para instalação, permitindo uma configuração rápida que economiza tempo e custos.

Operação flexível:

A estrutura simples da válvula permite a instalação sem acessórios ou ferramentas complexas, permitindo uma configuração rápida que economiza tempo e custos.

Manutenção fácil:

As válvulas borboleta possuem uma estrutura simples, permitindo fácil manutenção e substituição de componentes, o que reduz o tempo de inatividade do equipamento e os custos de manutenção.

06.Áreas de aplicação

Graças ao seu controle de fluxo superior, desempenho de vedação e benefícios estruturais, as válvulas borboleta do tipo-lug são amplamente utilizadas em vários setores e aplicações,-especialmente em sistemas de transporte de fluidos de média- e baixa-pressão. As áreas de aplicação comuns incluem:

Indústria Petrolífera

Controle e regulação do fluxo de fluidos para petróleo, gás, gás natural e outros fluidos.

Indústria química

Regulação e controle de fluxo para matérias-primas químicas, solventes, soluções ácido-base e outros fluidos.

Indústria de energia

Controle e regulação de vazão em tubulações de água de resfriamento e vapor.

AVAC

Regulação do fluxo de água e do fluxo de ar em sistemas de aquecimento, ventilação e ar condicionado.

Sistemas de abastecimento de água e drenagem

Controle e regulação de vazão em tubulações municipais de abastecimento de água e drenagem.
