01. Descrição dos produtos
A válvula de retenção oscilante de ferro dúctil é um tipo de válvula que abre e fecha automaticamente sob a força do próprio meio. Sua principal função é evitar o refluxo do meio e evitar acidentes. Eles são usados principalmente em sistemas de dutos em indústrias como petróleo, química, farmacêutica, fertilizantes e geração de energia.
02.Informações Básicas
| Material | Aço fundido | Formulário de Conexão | Flange, solda, braçadeira |
|---|---|---|---|
| Estrutura | Balanço | Pressão | Baixa e alta pressão |
| Função | Ddcy Lóbulo Duplo, Silêncio Nrvr, Lóbulo de Borracha Sfcv, Silêncio Nrvr, Silêncio Nrvr | Formulário de vedação | Metal, junta, anel de vedação-O |
| Direção do Fluxo | Unidirecional | Padrão | JIS, Bsw, ANSI, GB, DIN |
| Aplicativo | Uso Industrial, Uso Industrial de Água, Uso Doméstico | Prazo de entrega | 15-25 dias |
| Revestimento | Personalizado | Projeto | BS 1868/ASME B16.34 |
| Tamanho | DN15-DN1200 | Terminar conexão | RF flangeado, FF, RfJ, Bw |
| Frente a frente | ASME B16.10 | Flange final | ASME B16.5 |
| Fim do BW | ASME B16.25 | Teste | API598 |
| Origem | China | Tempo de garantia | 24 meses |
| OEM/ODM | Personalizado | Tamanho do pacote | Personalizado |
| Pacote de Transporte | Caixa de madeira | Especificação | personalizado |
03.Estrutura e Princípio de Funcionamento
Controle de fluxo unidirecional:
Permite o fluxo de fluido apenas em uma direção, evitando automaticamente o refluxo (não é necessária nenhuma operação externa).
Tipos primários:
- Tipo Swing: design de disco articulado, adequado para aplicações de alto-fluxo/baixa{1}}velocidade
- Tipo de elevação: Disco com movimento vertical, alto desempenho de vedação
- Tipo de disco duplo: estilo-wafer, design com baixa queda de pressão
- Tipo de válvula de retenção de esfera: Estrutura de esfera flutuante, excelente tolerância a detritos
04.Características do produto
A válvula de retenção oscilante de ferro dúctil, também conhecida como válvula de retenção oscilante ou válvula de retenção oscilante, abre ou fecha automaticamente com base no fluxo do meio e na gravidade. Sua função é evitar o refluxo do meio dentro da tubulação.
A válvula de retenção oscilante de ferro dúctil é uma válvula automática usada principalmente em tubulações que exigem fluxo unidirecional de meio e deve ser instalada horizontalmente.
Adequado para mídia limpa; não recomendado para meios contendo partículas sólidas ou alta viscosidade.
Os materiais do corpo principal, componentes internos, gaxetas, juntas e fixadores podem ser razoavelmente combinados de acordo com os requisitos do usuário ou condições operacionais reais.
05. Parâmetros do produto
| Tamanho nominal | Tamanho nominal (polegadas) | F | H (aprox.) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |

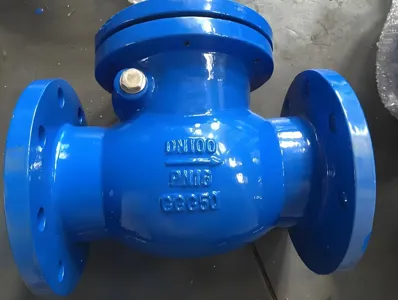

06. Vitrine do Produto
07. Recomendações de produtos
