01. Descrição dos produtos

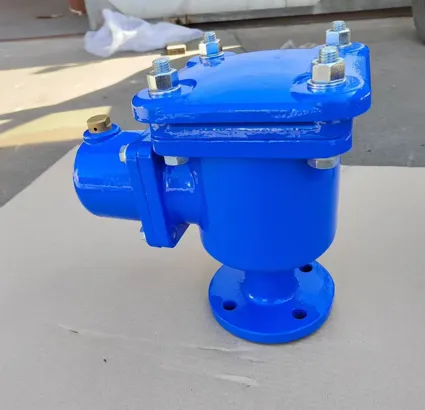

A válvula de ar de duplo orifício de ferro dúctil, também conhecida como ventilação de ar composto ou ventilação de porta dupla-, é um dispositivo de proteção automática indispensável em sistemas de tubulação. Instalado principalmente em saídas de bombas ou pontos altos em tubulações, sua principal função é expelir automaticamente o ar da tubulação enquanto aspira ar quando necessário, garantindo assim uma operação segura e eficiente da tubulação.
02.Informações Básicas
| Modelo NÃO | Pn16DN 100 | Formulário de Conexão | Flange |
|---|---|---|---|
| Modo de direção | Ar | Nome |
Válvula de ar de duplo orifício |
| Estrutura | Válvula de esfera flutuante | Tipo | Válvula de esfera flutuante |
| Temperatura | Baixa temperatura | Aplicativo | Uso Industrial, Uso Industrial de Água, Uso Doméstico |
| Garantia | 1 ano | Recurso | Extremidade do flange de orifício duplo único |
| Cor | Trilho Azul 5005 | Pacote de Transporte | Caixa de madeira |
| Especificação | Colorador | Marca registrada | JINTAI |
| Origem | Shanxi, China | Pressão Nominal | PN1 0.32 OMPa |
03. Especificações Técnicas
| DIMENSÃO:MM | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | L | H | D | K | D1 | D2 | n-d | b | f | W | Peso/kg |
| 40 | 232 | 329 | 150 | 110 | 84 | 40 | 4-19 | 19 | 3 | 206 | 20 |
| 50 | 232 | 329 | 165 | 125 | 99 | 50 | 4-19 | 19 | 3 | 206 | 20 |
| 40-65 | 232 | 329 | 185 | 110-145 | 118 | 50 | 4-19 | 19 | 3 | 206 | 21.5 |
| 65 | 232 | 329 | 185 | 145 | 118 | 65 | 4-19 | 19 | 3 | 206 | 21.5 |
| 80 | 232 | 329 | 200 | 160 | 132 | 80 | 8-19 | 19 | 3 | 206 | 22 |
| 100 | 238 | 413 | 220 | 180 | 156 | 100 | 8-19 | 19 | 3 | 280 | 32.2 |
| 150 | 238 | 413 | 285 | 240 | 211 | 150 | 8-23 | 19 | 3 | 280 | 34.2 |
| 200 | 238 | 413 | 340 | 295 | 266 | 150 | 12-23 | 20 | 3 | 280 | 38 |
| 250 | 238 | 413 | 405 | 355 | 319 | 150 | 12-28 | 22 | 3 | 280 | 43.9 |
| 300 | 238 | 413 | 460 | 410 | 370 | 150 | 12-28 | 24.5 | 4 | 280 | 52.9 |
04. Vitrine do Produto
05. Recomendações de produtos
06.Serviço da JinTai
Nossa empresa fornece serviços e suporte abrangentes para garantir que cada cliente receba soluções personalizadas de alta-qualidade.
-
Design personalizado: Oferecemos serviços OEM/ODM para atender às necessidades específicas da indústria ou do projeto.
-
Rigoroso controle de qualidade: cada sela de batida é testada quanto ao desempenho, vedação e resistência à pressão.
-
Entrega eficiente: Envio rápido e confiável de nossas instalações de fabricação em Shanxi, China, para clientes em todo o mundo.
-
Suporte profissional: nossa equipe técnica oferece consultoria e assistência pós-venda para instalação, compatibilidade e manutenção.
07.Embalagem e Transporte
Para mais informações, entre em contato conosco:WhatsApp/WeChat: +86 18334738900
Endereços de e-mail: info@jthypipe.com
amy@jintaicastfoundry.com
sales@jintaicastfoundry.com
Tag: válvula de ar de orifício duplo, fabricantes e fornecedores de válvulas de ar de orifício duplo na China
