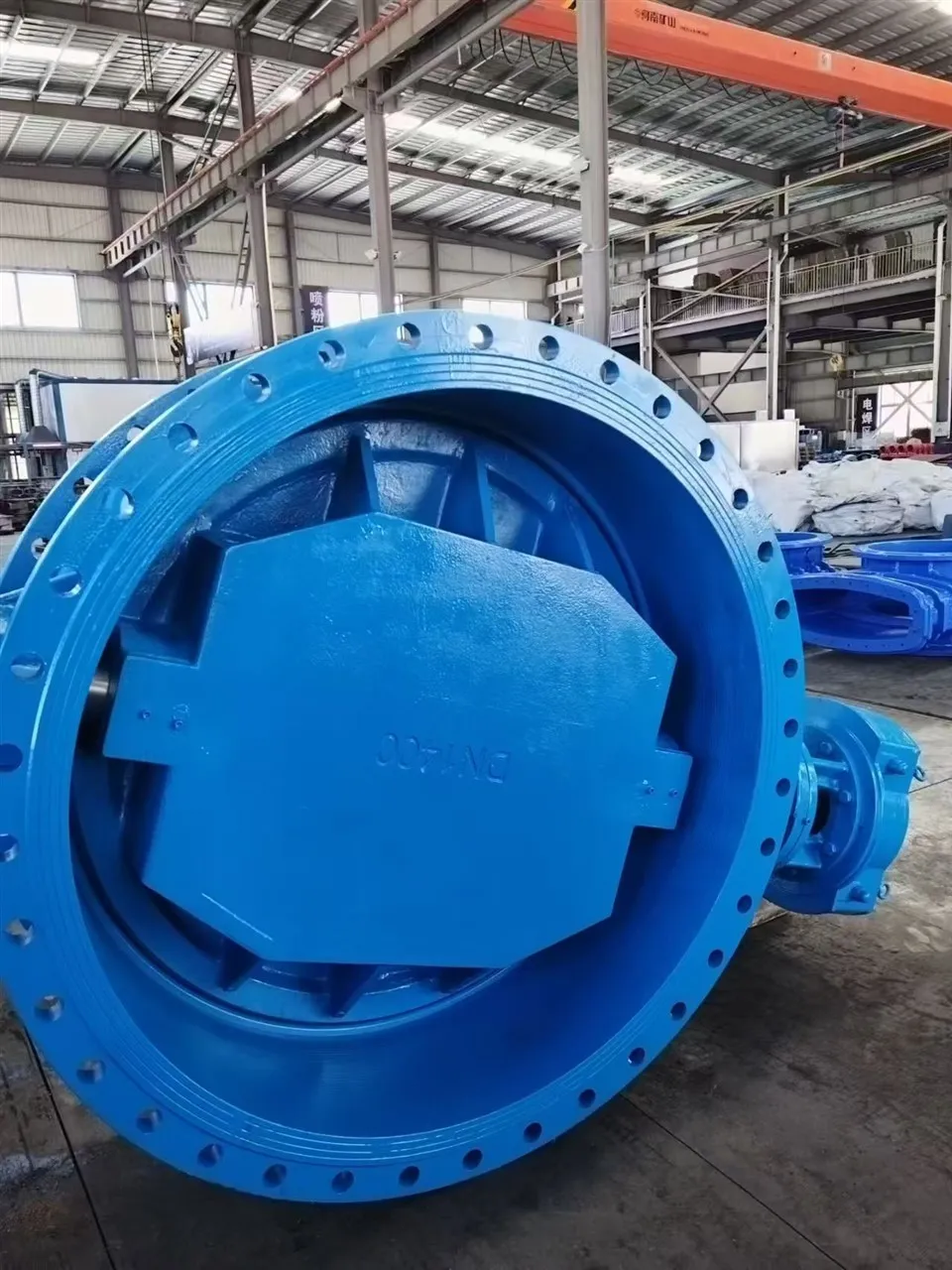

Válvula borboleta com flange dupla-excêntrica

Shanxi Jintaihongye Casting and Forging Machinery Co., Ltd. está localizada na província de Shanxi, China. Como fabricante líder de tubos de ferro dúctil, acessórios para tubos, diversas válvulas e tampas de bueiros, contamos com os abundantes recursos de matérias-primas industriais da região para apoiar a produção e fabricação profissional. Todas as nossas fábricas cooperativas estão equipadas com linhas de produção automatizadas avançadas, equipamentos de teste abrangentes e uma equipe profissional de pesquisa e desenvolvimento. Apoiados por uma rica experiência em design e um rigoroso sistema de controle de qualidade, garantimos que cada lote de produtos atenda aos padrões de qualidade do cliente. Enquanto isso, fornecemos serviços de fabricação personalizados, adaptados às necessidades específicas dos clientes.

Descrição dos produtos

202507301103001

Sendo uma válvula borboleta de alto desempenho, a válvula borboleta com flange duplo excêntrico vem com flanges fundidos integralmente em ambas as extremidades, permitindo conexão direta com parafusos aos flanges da tubulação. Graças à sua geometria exclusiva de duplo deslocamento, a haste da válvula é deslocada tanto do centro do disco quanto do eixo central do corpo da válvula. Ao abrir, o disco sai do assento imediatamente. Este projeto minimiza efetivamente o atrito e a raspagem entre as superfícies de vedação, reduz o torque operacional necessário e prolonga substancialmente a vida útil da sede da válvula.

Características

165839

Conexão com flange duplo para alta rigidez da tubulação, fácil desmontagem para manutenção

202601081056511013

Design triplo excêntrico, atrito mínimo entre a sede e o disco durante a abertura-fechamento, longa vida útil, vedação bidirecional

202601081056551313

Adequado para desligamento e estrangulamento, compatível com atuadores manuais, elétricos e pneumáticos

Parâmetros Básicos

Item	Especificação
Nome do produto	Válvula Borboleta Flangeada Dupla Excêntrica
Material do Corpo	QT450‑10 (GGG50) Ferro Dúctil
Material do disco	Ferro dúctil com revestimento epóxi / Aço inoxidável opcional
Material do assento	EPDM, NBR
Classificação de pressão	PN10, PN16, PN25
Diâmetro Nominal	DN100‑DN1200
Tipo de conexão	Flange integral, em conformidade com ISO 5752
Ângulo de operação	Quarto de volta de 90 graus
Opções do atuador	Volante de engrenagem helicoidal, elétrico, pneumático
Revestimento	Revestimento em pó epóxi interno e externo
Desempenho de vedação	Fechamento hermético bidirecional
Médio	Água, esgoto, meios neutros industriais em geral
Temperatura de trabalho	-10 graus ~ +120 graus (sujeito ao material do assento)
Padrão	ISO 5752, EN 593
