01. Descrição dos produtos

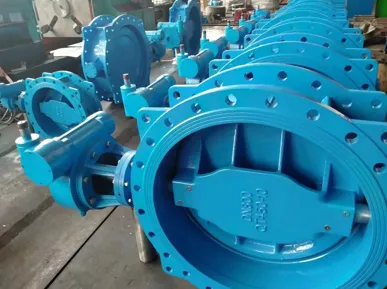

A válvula borboleta excêntrica de flange dupla é um refinamento e desenvolvimento adicional da válvula borboleta-excêntrica simples, representando a válvula borboleta-excêntrica dupla mais comumente usada. Seu projeto estrutural apresenta um deslocamento entre o eixo da sede da válvula e o centro do disco e o centro do corpo da válvula.
A "excentricidade" na excentricidade dupla refere-se ao desalinhamento de dois pontos centrais: a haste da válvula é deslocada em relação ao centro da sede da válvula e o disco da válvula é deslocado em relação ao centro da tubulação.
02. Especificações Técnicas
| Diâmetro nominal: | DN200-DN2000 |
| Temperatura de trabalho: | 0 graus ~80 graus |
| Pressão de trabalho: | PN10, PN16, PN25 |
| Padrão de projeto: | EN593 |
| Frente a frente: | BS EN558-1,1S0 5752 Série 13/14 |
| Perfuração de flanges de acordo com a norma BS EN1092-2 | |
| Teste hidráulico de acordo com BS EN1074-1 e 2, BS EN12266 | |
| NÃO. | Nome da peça | Material | NÃO. | Nome da peça | Material |
|---|---|---|---|---|---|
| 1 | Caixa de velocidades | - | 2 | Chave | C45 |
| 3 | Retentor de vedação | ST37 | 4 | O-anel | EPDM |
| 5 | Bucha de vedação | ZQ19-2 | 6 | Parafuso | A2 |
| 7 | O-anel | EPDM | 8 | Rolamento composto | GGSaço |
| 9 | Eixo de transmissão | AISI 420 | 10 | Corpo | GG50 |
| 11 | Retentor | ST37 | 12 | O-anel | EPDM |
| 13 | O-anel | EPDM | 14 | Parafuso | A2 |
| 15 | Anel de vedação | EPDM | 16 | Chave | AISI 420 |
| 17 | Parafuso | A2 | 18 | Rolamento composto | GG50 |
| 19 | Eixo da dobradiça | AISI 420 | 20 | Disco | Aço |
| 21 | Tampa final | S30408 | 22 | O-anel | EPDM |
| 23 | Parafuso | A2 | 24 | Arruela | A2 |
| 25 | Parafuso | A2 | 26 | Arruela | A2 |
| 27 | Arruela | A2 | 28 | Tampa do cubo | SS304 |
03.Dimensão Principal Externa e de Conexão
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Características do produto
Quando o disco de uma Válvula Borboleta Excêntrica de Flange Dupla abre, ele se desengata rapidamente do anel de vedação, minimizando o atrito. Durante o fechamento, a vedação é compensada pela pressão média. Possui uma longa vida útil e pode operar em pressões mais altas.
As válvulas borboleta de-compensação dupla têm uma estrutura mais complexa e são mais caras que as válvulas borboleta-com compensação simples.
As válvulas borboleta de-deslocamento duplo oferecem desempenho de vedação superior em comparação com válvulas borboleta de-deslocamento único.
05. Aplicações do produto
As válvulas borboleta excêntricas de flange dupla têm uma ampla gama de aplicações e são usadas principalmente em:
Abastecimento Municipal de Água
Construção de climatização
Abastecimento secundário de água
Sistema de água gelada
Rede de abastecimento de água à temperatura ambiente
06. Instalação de produtos
A parede interna deve ser mantida limpa; não são permitidas impurezas ou objetos estranhos no anel de vedação ou na placa borboleta.
As válvulas borboleta do tipo-braçadeira exigem flanges específicos-da válvula borboleta para instalação.
A válvula borboleta deve ser instalada verticalmente na tubulação e não deve ser invertida.
A válvula borboleta requer um ajuste-de fluxo demorado, que é controlado por uma caixa de engrenagens de turbina.
Para válvulas borboleta que são abertas e fechadas com frequência, abra periodicamente (aproximadamente a cada dois meses) a tampa da carcaça da turbina para verificar o nível de graxa e garantir que haja uma quantidade adequada presente.
Inspecione regularmente todos os componentes da válvula e resolva imediatamente quaisquer falhas descobertas.
