Visão geral básica
Os Tees Full Flange PN10/PN16/PN25 são acessórios de ferro fundido dúctil de peça única com flanges em todas as três extremidades, usados para desvio de fluxo e combinação em sistemas de tubulação. PN indica classificação de pressão nominal: PN10 (1,0 MPa), PN16 (1,6 MPa), PN25 (2,5 MPa). As dimensões do flange atendem às normas EN1092-2 / ISO7005-2, permitindo a conexão do flange com válvulas, tubos de aço e tubos de ferro dúctil.
Parâmetros Básicos
| Parâmetro | Descrição |
|---|---|
| Nome do produto | T de flange completo PN10/PN16/PN25 |
| Material | Ferro Dúctil GGG500-7 / QT450-10 |
| Classe de Pressão | PN10 (1,0 MPa) / PN16 (1,6 MPa) / PN25 (2,5 MPa) |
| Padrão de flange | EN1092-2, ISO7005-2 |
| Diâmetro Nominal | DN50-DN2000 |
| Tipo de estrutura | Fundição-de peça única, todas as três extremidades flangeadas |
| Revestimento Interno | Revestimento de argamassa de cimento / Revestimento epóxi |
| Revestimento Externo | Revestimento de Zinco + Betume / FBE |
| Junta | Junta de borracha EPDM |
| Padrões | EN545, EN598, ISO2531, GB/T13295 |
| Função | Desvio e combinação de fluxo para sistema de dutos |
| Item | Valor |
|---|---|
| Mídia adequada | Água potável, esgoto, água recuperada, gás, água do mar |
| Temperatura de trabalho | -20 graus ~ +80 graus (com junta EPDM) |
| Nodularidade | Maior ou igual a 80% |
| Dureza Brinell | 150–230 peso corporal |
| Resistência à tracção | Maior ou igual a 420 MPa |
| Força de rendimento | Maior ou igual a 300 MPa |
| Alongamento | Maior ou igual a 10% |
| Pressão de teste hidrostático | 1,5 × PN (teste de casca) |
| Classificação de vácuo | Suporta pressão negativa de 0,05 MPa |
Diferenças entre PN10/PN16/PN25 (Resistência à Pressão)
PN10 é uma especificação de baixa-pressão com pressão nominal de 10 bar (≈145 psi), adequada para aplicações civis e industriais leves. Tem uma adaptabilidade mais fraca às flutuações de pressão e é comumente encontrado em sistemas de abastecimento de água e HVAC em geral.
PN16 é uma especificação de pressão média-com pressão nominal de 16 bar (≈232 psi). Oferece grande versatilidade, equilibrando praticidade e economia, e é adequado para aplicações com flutuações moderadas de pressão. É amplamente utilizado na circulação industrial de água e no transporte de meios químicos leves.
PN25 é uma especificação de alta-pressão com pressão nominal de 25 bar (≈362,5 psi). Possui resistência superior e estabilidade de resistência à pressão, tornando-o adequado para aplicações de alta-pressão. É usado principalmente em tubulações petroquímicas, de transporte de fluidos de alta pressão e de equipamentos industriais pesados.
Características
Fundição-de peça única, sem soldagem: o corpo em T e os três flanges são fundidos integralmente, livres de soldas e riscos de vazamento. Possui alta resistência estrutural, melhor resistência ao impacto e à deformação do que acessórios soldados.
Fácil instalação e manutenção: A conexão aparafusada com flange completo permite desmontagem e montagem simples, conveniente para inspeção de tubulações, substituição de equipamentos e modificação de tubulações. Compatível com diversas válvulas flangeadas, medidores e tubos de ferro dúctil.
Baixa resistência ao fluxo e excelente desempenho de distribuição de água. Seu furo interno liso reduz a turbulência da água e a perda de pressão para alcançar alta eficiência de transmissão de água e não é propenso a incrustações ou entupimentos após uso-de longo prazo. A face do flange usinada com precisão, combinada com juntas de borracha, proporciona vedação estável de alta-pressão e operação-livre de vazamentos sob pressão.
Especificações e dimensões
| DN | L (comprimento horizontal total) | H (Altura do Ramo) | Flange PN10 OD D | Flange PN16 OD D | Flange PN25 OD D |
|---|---|---|---|---|---|
| DN80 | 330 | 165 | 200 | 200 | 210 |
| DN100 | 360 | 180 | 220 | 220 | 235 |
| DN150 | 440 | 220 | 285 | 285 | 300 |
| DN200 | 520 | 260 | 340 | 340 | 360 |
| DN250 | 600 | 300 | 400 | 400 | 425 |
| DN300 | 680 | 340 | 455 | 455 | 485 |
Pontos de uso e manutenção
1
2
3
Cenários de aplicação
Os Tees de Flange Completo PN10/PN16/PN25 são usados para redes de água potável, sistemas de esgoto, irrigação, água circulante industrial, estações de tratamento de água e estações de bombeamento. Como acessórios de ramificação de tubulação, eles conectam válvulas flangeadas e medidores de vazão.
Outras exibições de produtos
sobre nós
Com produtos de qualidade confiável e capacidade comprovada de fornecimento de exportação, nossa fábrica enviou mercadorias para muitos países e regiões ao longo dos anos, incluindo Reino Unido, Brasil, México e Espanha.
Os produtos fornecidos para projetos concluídos mantêm uma operação estável, sem falhas de qualidade em grande escala ou disputas relacionadas à aceitação. Graças à sólida confiabilidade e ao desempenho de custos competitivo, continuamos recebendo pedidos repetidos de clientes nacionais e estrangeiros e continuamos sendo um fornecedor preferencial para atacadistas estrangeiros.

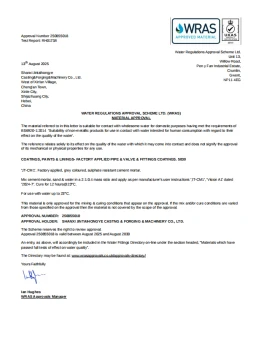

Qualificações da Empresa
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., localizada na província de Shanxi, China, é um fabricante líder de acessórios para tubos de ferro dúctil, tubos, várias válvulas e tampas de bueiros. Temos linhas de produção automatizadas e uma equipe experiente de tecnologia de produção para fornecer soluções personalizadas profissionais e flexíveis.
