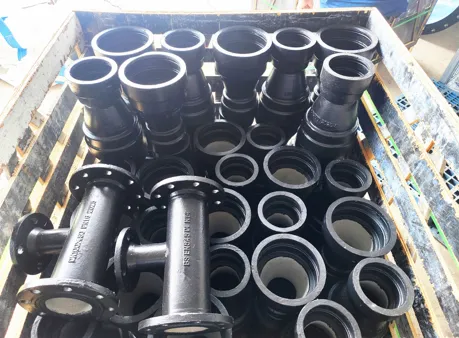

Visão geral do produto
Este redutor cônico de soquete é um componente de conexão central de diâmetro-variável compatível com sistemas-de tubulação de ferro dúctil de tamanho completo, fabricado estritamente de acordo com os padrões da indústria ISO2531, GB/T 13295 e EN545. Projetado com boca de sino de soquete integrada e seção de transição cônica cônica, ele conecta tubos de diferentes calibres perfeitamente, completando a conversão estável do diâmetro de fluxo para abastecimento de água subterrânea enterrada, descarga de esgoto e tubulações de água circulante industrial. Versões estruturais concêntricas e excêntricas estão disponíveis para atender separadamente às demandas de layout de tubulações verticais e horizontais.
Principais parâmetros técnicos
| Item | Requisitos Técnicos |
| Desempenho de vedação | As juntas de borracha devem passar por um teste hidrostático a 1,5 vezes a pressão de trabalho |
| Tolerância do diâmetro do tubo | ±1% (para fundições de ferro dúctil) |
| Tolerância de espessura de parede | ±0,2 mm (para usinagem CNC) |
| Profundidade do soquete | Não inferior a 200 mm (de acordo com os requisitos padrão) |
| Precisão do ângulo | ±0,5 grau (para tubos redutores chanfrados) |
Desempenho Técnico Central
Fabricado a partir de ferro dúctil de grafite esferoidal de alto-grau QT500-7 por meio de fundição de precisão e recozimento de esferoidização em alta-temperatura, seu grafite interno forma partículas esféricas uniformes, proporcionando resistência à tração acima de 500 MPa e taxa de alongamento acima de 7%, desempenho mecânico superando em muito o ferro fundido cinzento comum. Toda a conexão passa por duplo tratamento anti-corrosão: pulverização externa de zinco mais revestimento asfáltico, revestimento interno de argamassa de cimento, ligação firme com metal base para bloquear a corrosão de esgoto, solo ácido e alcalino, adaptando-se à imersão de longo prazo em ambientes subterrâneos úmidos.
A extremidade do soquete reserva uma ranhura padrão para travamento do anel de borracha, suportando juntas de vedação flexíveis tipo T-e tipo K-. Ele permite uma deflexão angular de 1 a 3 graus durante a instalação, ainda mantendo vazamento zero sob a pressão nominal PN10/PN16, mesmo quando ocorre um leve recalque da fundação. O canal cônico interno adota uma transição suave e simplificada, reduzindo a turbulência do fluido e a queda de pressão local, obviamente, com a rugosidade da parede interna mantida baixa para evitar o acúmulo de sedimentos e o bloqueio do fluxo. O tamanho final completo varia de DN80 a DN2600, todos acabados com tolerância dimensional precisa para garantir a intercambialidade com as extremidades das pontas dos tubos de ferro dúctil convencionais. Cada peça acabada passa 1,5 vezes no teste hidrostático de pressão nominal antes da entrega na fábrica para confirmar a estanqueidade estrutural.
Diretrizes de instalação
Preparação da Fundação
As extremidades dos soquetes devem ser instaladas voltadas para montante.
A elevação da fundação requer medição precisa.
Preparação Conjunta
Limpe as cavidades de sedimentos e detritos.
Aplique lubrificante uniformemente nos anéis de borracha.
Procedimento de conexão
Use auxílios mecânicos (por exemplo, escavadeiras, talhas de corrente) para inserção.
A torneira deve estar totalmente inserida no soquete.
Inspeção de Qualidade
Verifique a folga da{{0}espiga do soquete (9-15 mm é aceitável).
Faça um teste-de estanqueidade para verificar a integridade da vedação.
Problemas reais de pipeline que ele resolve
Risco de vazamento em juntas rígidas de{0}diâmetro variável
Os redutores tradicionais de aço soldado quebram facilmente sob deslocamento geológico e mudanças de temperatura, enquanto os redutores flangeados rígidos afrouxam os parafusos após vibração-de longo prazo. A vedação flexível do soquete absorve o microdeslocamento, mantendo a integridade da vedação mesmo com pequenos deslocamentos do tubo, impedindo a infiltração de água subterrânea e o-desperdício de água não fiscal.
Bloqueio e acúmulo de sedimentos em caso de mudança abrupta no tamanho do tubo
A estrutura de redução em ângulo -reto retém lodo, fibras e sedimentos constantemente, provocando bloqueio local da tubulação. A parede interna cônica simplificada orienta o fluxo suave do fluido, reduzindo a adesão de resíduos e diminuindo a frequência regular de dragagem da tubulação.
Alto custo de reposição para redutores de ferro fundido frágeis
Conexões cônicas de ferro fundido cinza racham sob pressão de aterro e carga do veículo, exigindo escavação de toda-seção da tubulação para substituição. A resistência ao choque do ferro dúctil evita fraturas frágeis, e a desmontagem rápida do soquete só precisa da substituição local da vedação, sem-escavação de estradas em grande escala.
Acúmulo de ar interrompendo a operação do gasoduto horizontal
Redutores concêntricos comuns formam bolsas de ar em passagens horizontais, causando cavitação da bomba e saída de água instável. O design cônico do soquete excêntrico mantém o fundo do tubo nivelado, exaurindo automaticamente o ar preso e protegendo bombas e medidores a jusante contra danos por martelo pneumático.
Falha por corrosão em ambientes agressivos de solo e esgoto
Os redutores de metal puro enferrujam rapidamente em solos salinos-alcalinos e em esgotos contendo agente descongelante. O revestimento anticorrosivo multi-camadas-resiste à erosão química, adaptando-se ao contato com sal de degelo no inverno do norte e às condições de solo corrosivo de alta{4}}umidade costeira
Fluxo do Processo de Produção
