Conceito de assunto
Vamos dar uma olhada mais de perto nos "acessórios para tubos de ferro dúctil". Este é um conceito muito importante porque na engenharia real de dutos, os tubos retos são apenas a base; vários acessórios para tubos são a chave para mudar a direção da tubulação, ramificar, reduzir o diâmetro e conectar.

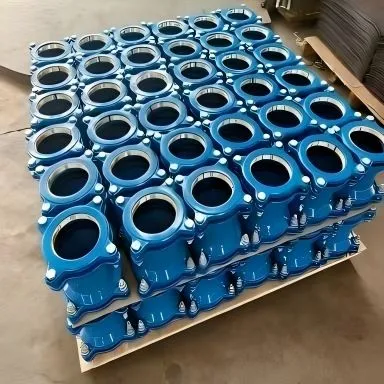

Acessórios para tubos de ferro dúctil são conexões de tubos feitas de ferro dúctil. Eles compartilham as mesmas propriedades de material dos tubos retos de ferro dúctil (alta resistência, alta tenacidade, resistência à corrosão) e são conectados a tubos retos ou outros acessórios de tubulação por meio de tipos de interface específicos (como tipo T-, tipo K- e tipo flange) para formar um sistema de tubulação completo e vedado.
Principais características
01. Excelente material: Herda todas as vantagens do ferro dúctil, com alta resistência e boa tenacidade, podendo suportar alta pressão interna e carga externa.
02. Vedação confiável: Quando utilizado com tubos retos do mesmo material e padrão, o desempenho de vedação das interfaces é consistente, garantindo que não haja vazamentos em todo o sistema de tubulação.
03. Alta durabilidade: Longa vida útil, geralmente sincronizada com tubos retos, até 50-100 anos.
04. Gama completa de especificações: Uma ampla variedade de tipos está disponível para atender a diversas necessidades complexas de layout de dutos.
05. Padronização: A produção segue padrões internacionais (como ISO 2531) ou padrões nacionais (como GB/T 13295) para garantir intercambialidade e compatibilidade.
Tipos e usos comuns
1. Acessórios para mudança de direção
Usado para mudar a direção dos tubos.
Cotovelos: Os acessórios para tubos mais comumente usados.
Cotovelo de 90 graus: altera a direção do tubo em 90 graus.
Cotovelo de 45 graus: altera a direção do tubo em 45 graus.
Cotovelos de 22,5 graus, Cotovelos de 11,25 graus: Usados para situações que exigem ajustes de ângulo minuciosos.
2. Tipos de ramificação e desvio
Usado para conectar tubos ramificados do tubo principal.
Camisetas:
Tees de diâmetro igual: Todas as três saídas têm o mesmo diâmetro.
Redução de Tees: O diâmetro do tubo ramificado é menor que o diâmetro do tubo principal.
Four-Tes de vias: ramificações em quatro direções; menos comum, usado em redes complexas de tubos que se cruzam.
3. Redução de acessórios
Usado para conectar tubos de diferentes diâmetros.
Redutores (Redutores Uniformes):
Redutores Concêntricos: As linhas centrais estão alinhadas; usado para tubos verticais ou situações que requerem alinhamento.
Redutores Excêntricos: Um lado da parede do tubo está nivelado; comumente usado para tubos horizontais para manter uma elevação consistente na parte inferior ou superior do tubo e evitar bolsas de ar ou acúmulo de resíduos.
4. Conexões e Terminações
Utilizado para conexões especiais ou para vedar tubulações.
Manga (Tubo Curto): Utilizada para conectar dois tubos retos que não podem ser interligados diretamente.
Tampão de tubo (flange cego): Usado para vedar permanente ou temporariamente a extremidade de uma tubulação.
Flange/Soquete: Uma extremidade é uma conexão de tubo padrão (soquete ou torneira) e a outra extremidade é um flange. Usado para conectar válvulas, bombas ou outros equipamentos flangeados, conseguindo uma transição da tubulação para o equipamento.
Braçadeiras de reparo: acessórios para tubos não{0}}padrão, mas muito importantes. Utilizado para reparos rápidos quando os tubos vazam devido a danos acidentais, sem substituir toda a seção do tubo. O tipo de conexão é o mesmo dos tubos retos e as conexões são equipadas com interfaces correspondentes que devem ser compatíveis com os tubos retos conectados ou interfaces de equipamentos.
T-digite slide-na interface:
A interface flexível mais comum. Uma extremidade da conexão é um soquete (com um anel de borracha-incorporado) e a outra extremidade é uma torneira. Oferece instalação rápida e excelente vedação.
Interface mecânica tipo K-:
A vedação é obtida apertando o anel de borracha com parafusos e um bucim, o que proporciona maior rigidez da interface e-resistência à extração.
Conexão de flange: Dois flanges são fixados entre si com parafusos e uma junta é colocada entre eles para vedação. Comumente usado para conectar equipamentos ou seções de tubos que requerem desmontagem frequente. Muitos acessórios para tubos são conexões compostas; por exemplo, um T pode ter duas juntas de encaixe em T-e uma junta de espigão em T-ou uma junta de flange.
Princípio de correspondência
Materiais e Padrões:
Deve-se garantir que as conexões e os tubos retos cumpram os mesmos padrões (como ISO, GB, EN, etc.).
01
Nível de pressão:
A classificação de pressão das conexões (por exemplo, K9) não deve ser inferior à do tubo reto conectado.
02
Tipo de interface:
O tipo de conexão deve ser uma combinação perfeita para o tubo reto. Uma junta em T-deve ser equipada com um soquete em T-.
03
Proteção contra corrosão interna e externa:
Semelhante aos tubos retos, os acessórios para tubos de ferro dúctil para abastecimento de água normalmente têm um revestimento de argamassa de cimento na parede interna e uma camada de asfalto epóxi ou zinco + tinta asfáltica para proteção contra corrosão na parede externa. Em ambientes corrosivos especiais (como solos ácidos), deve ser especificada uma proteção reforçada contra corrosão.
04
Notas de instalação:
Limpeza: Certifique-se de limpar o soquete, a torneira e o anel de borracha antes da instalação para evitar que impurezas afetem a vedação.
Lubrificação: use um lubrificante específico e não{0}}tóxico para facilitar a instalação e proteger o anel de borracha.
Marcação: Marque a profundidade de inserção no soquete para garantir a instalação adequada.
Alinhamento: Ao usar ferramentas apropriadas (como alavancas ou tensores), certifique-se de que os tubos e conexões estejam alinhados para evitar desalinhamento ou torção dos anéis de borracha.
