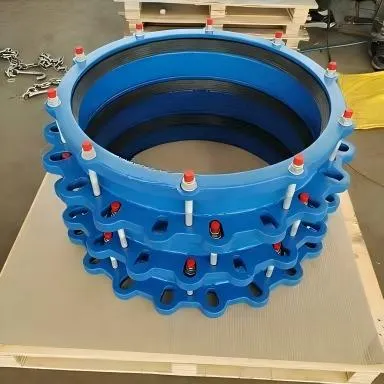

Junta de desmontagem de ferro dúctil

Uma junta de desmontagem de ferro dúctil é uma conexão de tubulação projetada especificamente para sistemas de tubulação para facilitar a instalação, remoção e manutenção de equipamentos de grande porte, como válvulas e bombas. Ele fornece flexibilidade significativa para manutenção de tubulações por meio de comprimento axial ajustável.

Estrutura principal e componentes

Uma junta de desmontagem típica de ferro dúctil consiste nos seguintes componentes principais.

Componentes principais:

Inclui uma torneira flangeada, um adaptador de acoplamento flangeado e um anel de vedação intermediário.

Sistema de vedação:

A estanqueidade é normalmente obtida usando anéis de vedação de monômero de etileno propileno dieno (EPDM) ou borracha de nitrila butadieno (NBR) e apertando-os com parafusos.

fixador:

Parafusos roscados longos, porcas e arruelas são usados para ajustar a extensão e retração da junta e travá-la em sua posição final.

Princípio de funcionamento

Este conector utiliza uma estrutura telescópica estilo-telescópio. Durante a instalação, o comprimento do conector pode ser reduzido ajustando os parafusos, proporcionando assim espaço suficiente para a instalação da válvula. Após a instalação, o comprimento do conector é estendido novamente para garantir um encaixe perfeito com o flange e, em seguida, travado no lugar com-parafusos de comprimento total. Este projeto pode compensar pequenos desalinhamentos radiais ou axiais na tubulação.

Principais vantagens

Fácil de manter:

Ao afrouxar os parafusos e retrair a junta, válvulas intermediárias, bombas ou medidores de vazão podem ser facilmente substituídos ou reparados sem danificar toda a tubulação.

Alívio do estresse:

Pode absorver a ligeira expansão e contração térmica das tubulações causadas por mudanças de temperatura ou o leve deslocamento causado pelo recalque da fundação.

Excelente desempenho:

O ferro dúctil tem maior tenacidade, resistência e resistência ao impacto do que o ferro fundido cinzento tradicional e é conhecido como "ferro em vez de aço".

Instalação flexível:

É permitido um certo desvio angular ou folga entre os flanges do tubo.

Cenários de aplicação

Sistema de tratamento de água:

Conexão a estações de bombeamento para distribuição de água encanada e estações de tratamento de esgoto.

Dutos industriais:

Tubulações de água de resfriamento química ou circulante que exigem desmontagem, reparo e limpeza frequentes.

Interfaces de grandes instalações:

Conexões de nós importantes em usinas hidrelétricas e sistemas HVAC de grande-escala.

Diretrizes de instalação e operação

Verifique o anel de vedação:

Antes da instalação, certifique-se de que a superfície do anel de vedação esteja limpa e sem danos.

Apertado uniformemente:

Ao apertar os parafusos, aplique força em etapas usando uma abordagem diagonal para garantir que o anel de vedação seja comprimido uniformemente.

Ajuste a viagem:

Tenha cuidado para não exceder a faixa máxima de ajuste especificada pelo fabricante (Faixa de ajuste total).
